سپاکو صنعت انرژی

پیشرو در تولید تخصصی مخازن فولادی

تجهیزات هیدرومکانیکال سد و نیروگاه، ساخت ایزوتانک های حمل فراورده های با پایه سیال و پروژه هاي صنعتي و تأسيساتي الكتريكي و مكانيكي

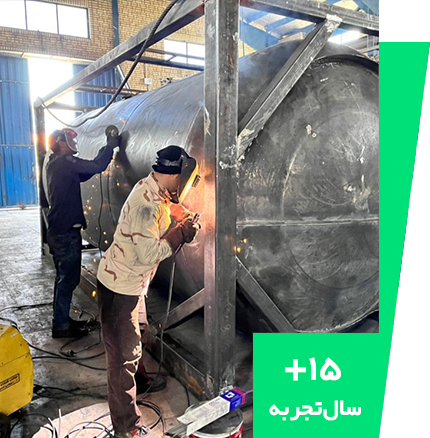

درباره شرکت سپاکو صنعت انرژی

درباره ما

درباره شرکت سپاکو صنعت انرژی

شركت سپاكو صنعت انرژي به منظور فعاليت در زمينه تجهیزات هیدرومکانیکال سد و نیروگاه، ساخت ایزوتانک های حمل فراورده های با پایه سیال و پروژه هاي صنعتي و تأسيساتي الكتريكي و مكانيكي، تأسيس گرديد و مؤسسان آن راه پر فراز و نشيب رشد و پيشرفت در اين عرصه ها را به منظور كسب تجربه و خدمت به پيشرفت تكنولوژي و مديريت در كشور با همراهي مديران و متخصصين فعال در اين زمينه پيموده اند. همواره اهداف مديران متعهد و كارشناسان ما بر شناخت نياز هاي كارفرمايان و مشتريان و ارائه خدمات بهينه مبتني بر استاندارد ها و پيشرفته ترين متد هاي روز دنيا، به سراسر كشور و همچنین صادرات خدمات فنی مهندسی تخصصی به خارج از کشور مي باشد.

بیشتر بدانید

خدمات ما

خدمات شرکت سپاکو صنعت انرژی

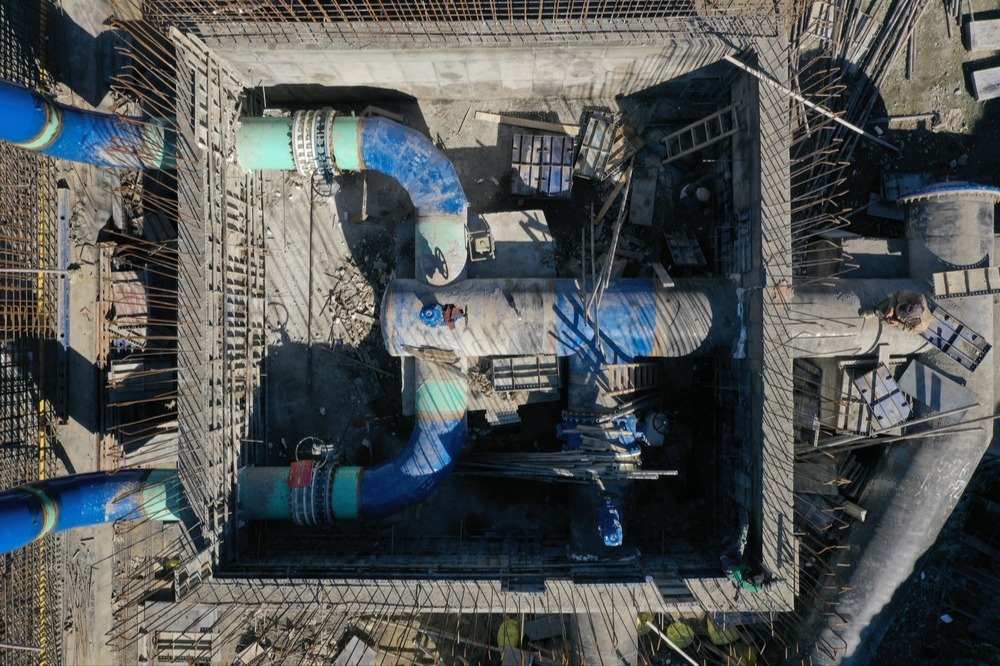

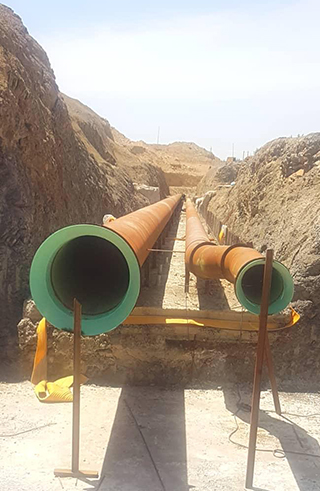

تجهیزات هیدرومکانیک

طراحي و تهيه محاسبات و تهیه مدل های دو و سه بعدی تجهیزات هیدرومکانیک تهيه گزارش تخصصي مدلهاي هيدروليكي و تهيه نقشه هاي ساخت آناليز قطعات پيچيده به روش المان محدود تأمين مواد، ساخت، رنگ آمیزی، حمل و نصب تجهیزات هیدرومکانیک شامل دریچه های تخلیه کننده عمقی، دریچه های قطاعی، دریچه های کشویی و چرخدار...

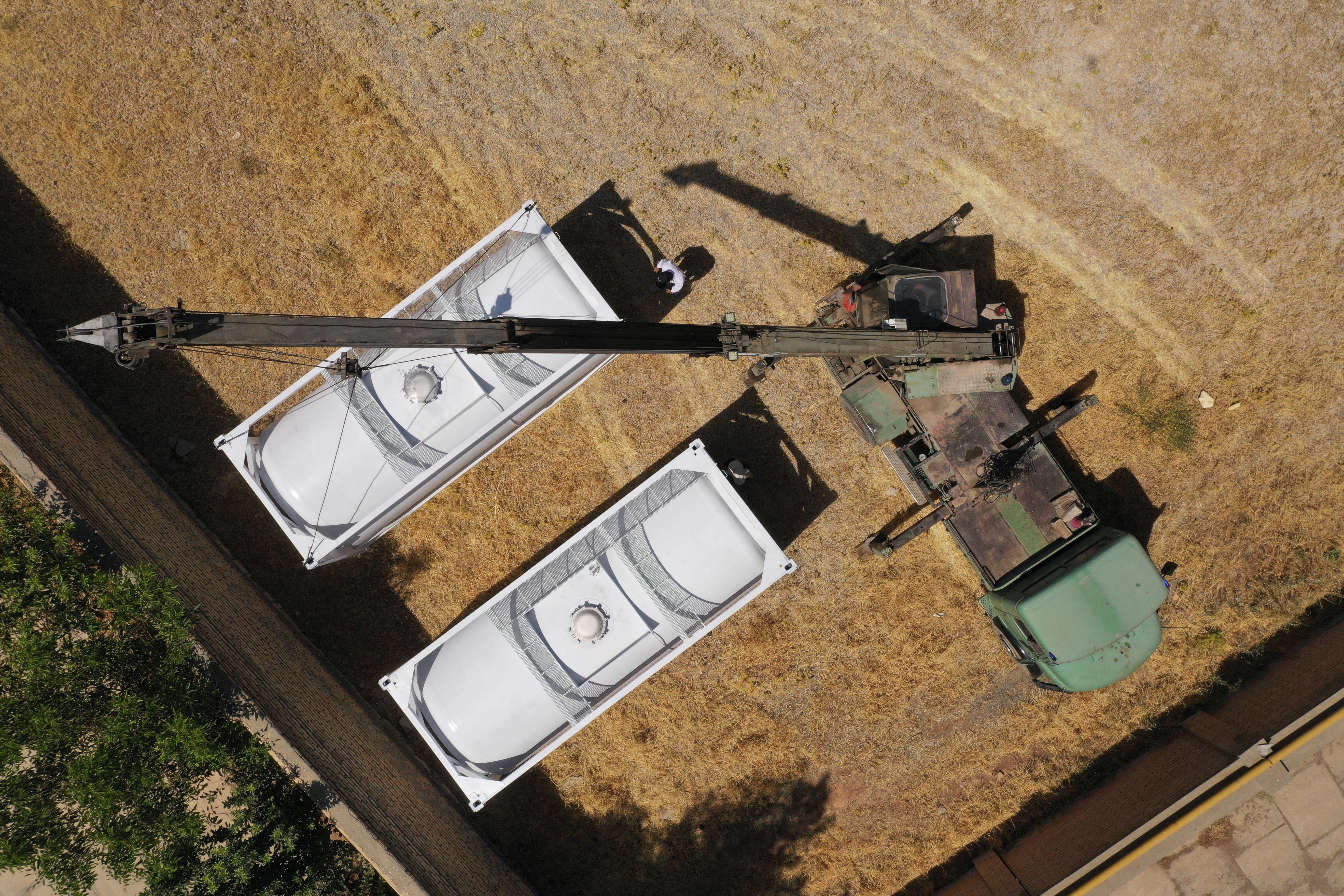

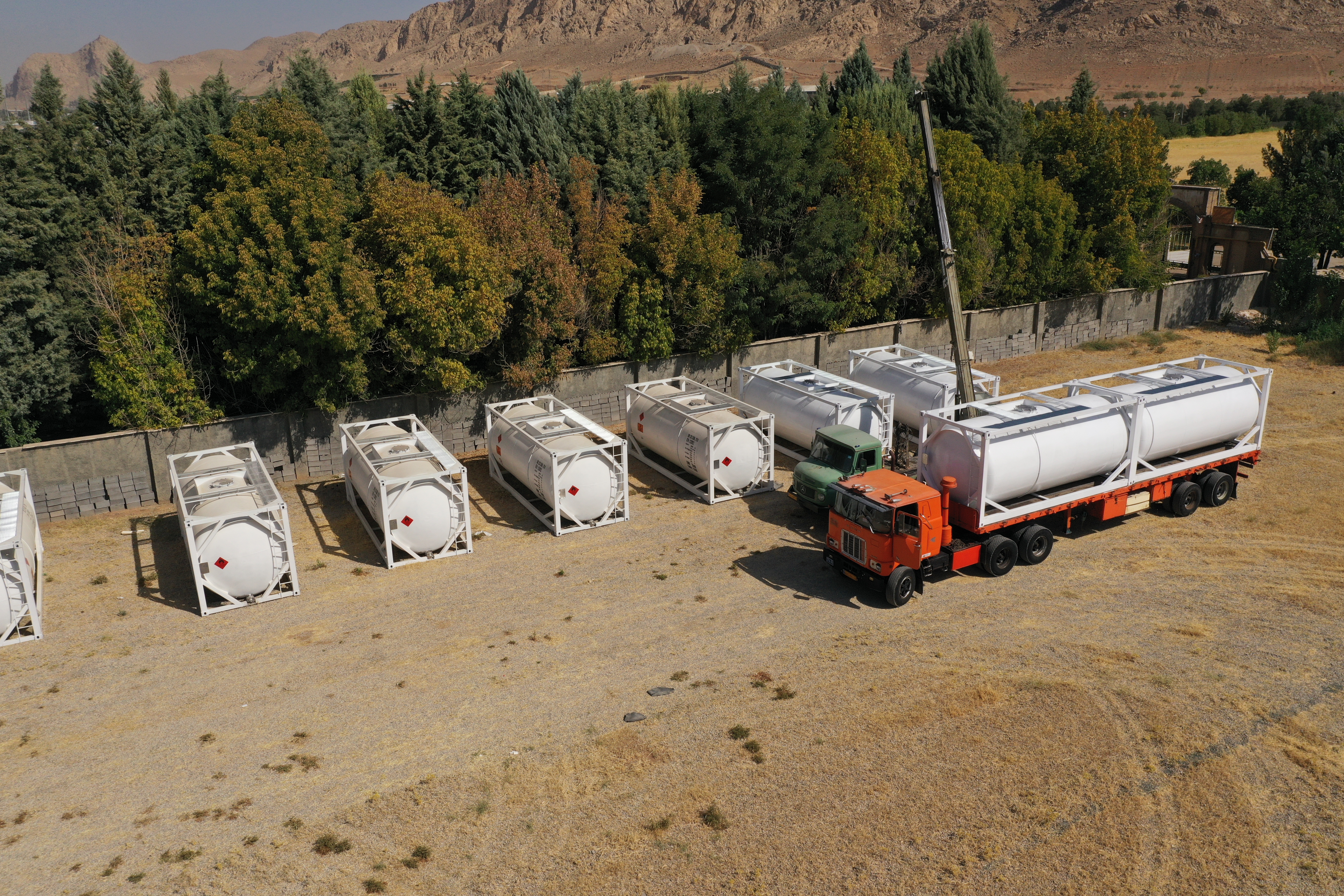

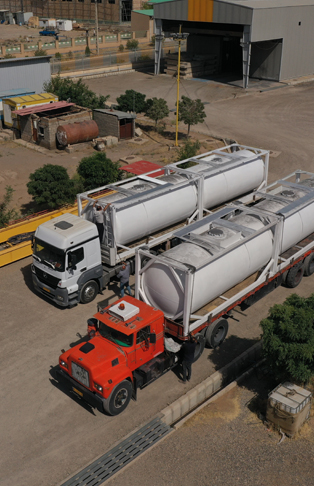

ایزو تانک

ایزوتانک یک کانتینر مخزنی است که بر اساس استانداردهای ایزو ساخته شده است و بنا بر طراحی آن برای انواع روش های حمل و نقل مناسب است.ایزوتانک ها برای حمل و نگهداری مایعات اعم از خطرناک و غیر خطرناک طراحی شده اند . ایزوتانک یکی از ایمن ترین راه ها برای انتقال مایعات است.

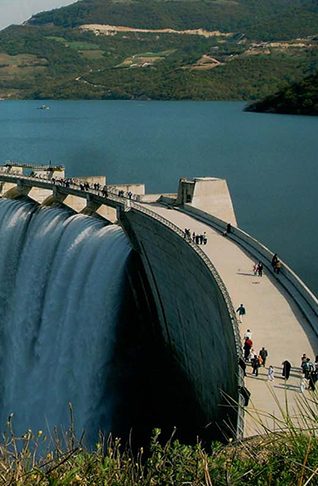

طراحی و مشاوره

شرکت سپاکو صنعت انرژی ارائه کننده خدمات فنی و مهندسی در زمینه اجراء پروژه های صنعتی و هیدرومکانیک در راستای ارتقاء روز افزون کیفیت خدمات و بهبود مستمر، طراحی استقرار مدیریت کیفیت در کلیه سطوح سازمان از الزامات اصلی و اولیه خود دانسته و خط مشی کیفیت شرکت بر مبنای اصول ذیل ترسیم میکند:

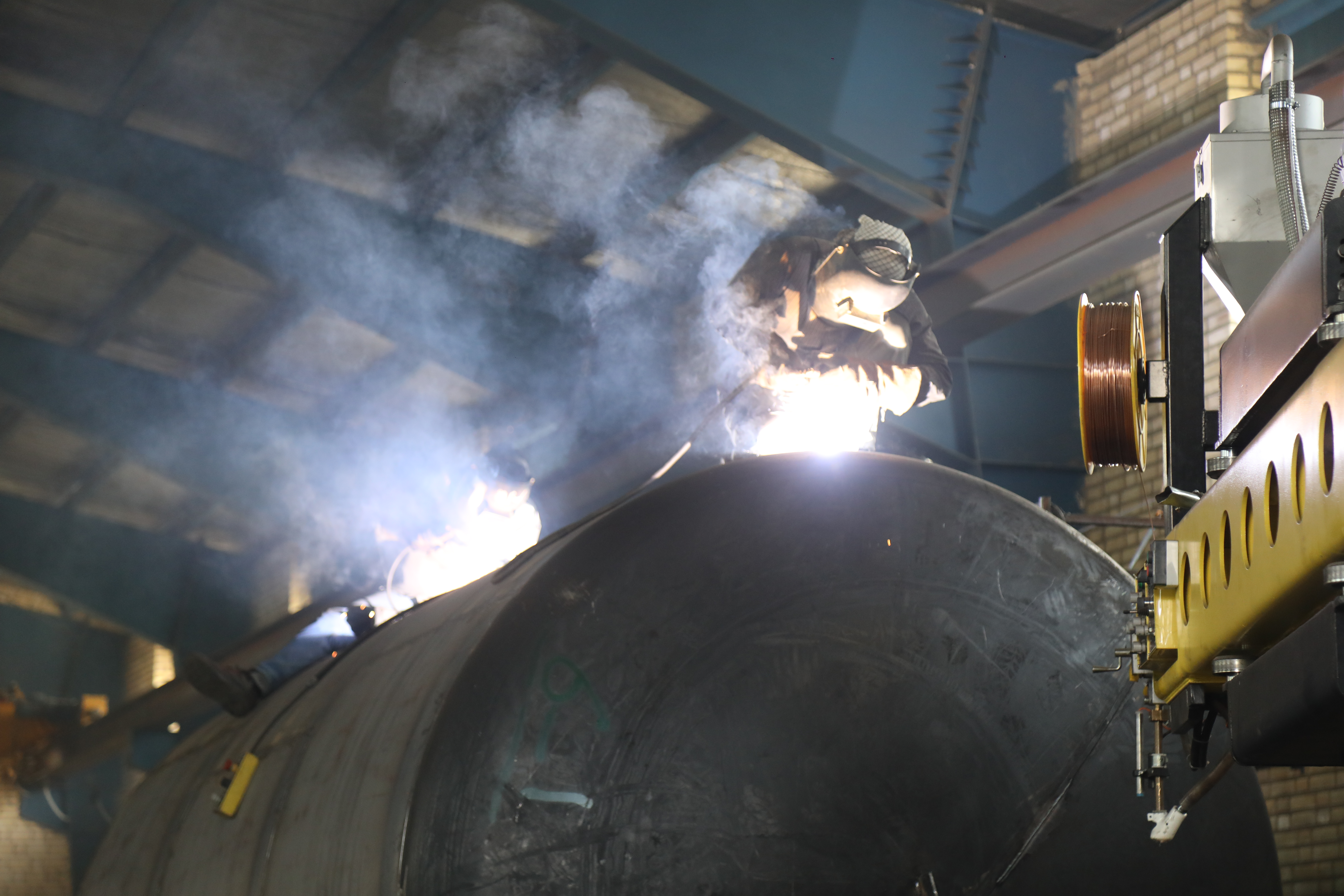

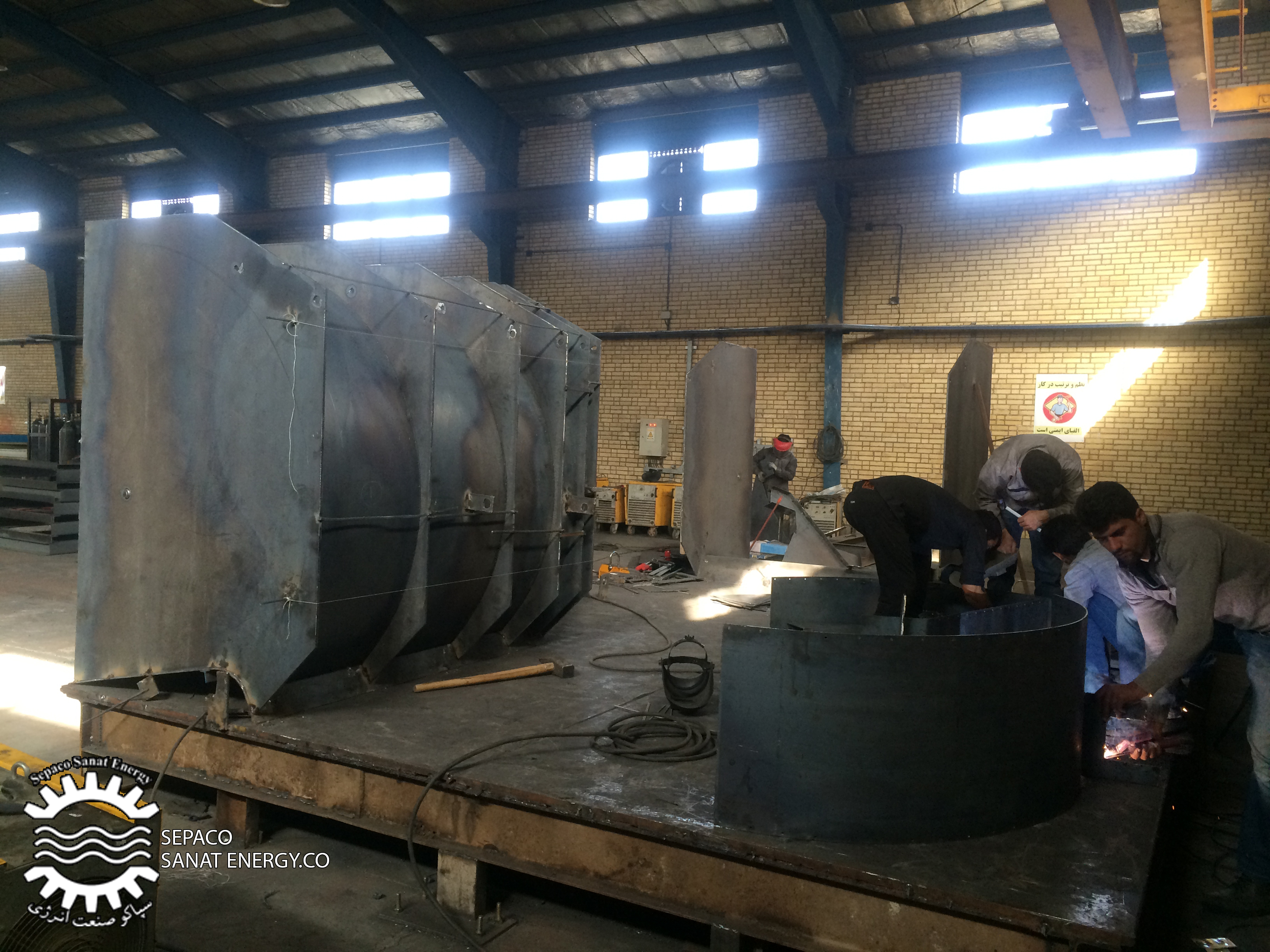

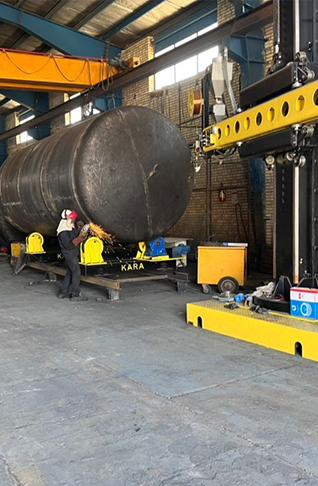

کارخانه ساخت

واحد تولیدی گروه سپاکو با پروانه بهره برداری از وزارت صنعت، معدن و تجارت در زمینه ی ساخت تجهیزات هیدرومکانیک، مخازن تحت فشار و پلتفرم های صنعتی با مساحت 2000 متر مربع واقع در کیلومتر 70 اتوبان تهران – ساوه، شهرک صنعتی مأمونیه، خیابان سیزده هم، قطعه 96 و همچنین با گواهینامه صلاحیت پیمانکاری از سازمان برنامه و بودجه ارائه کننده خدمات فنی مهندسی تخصصی می باشد.

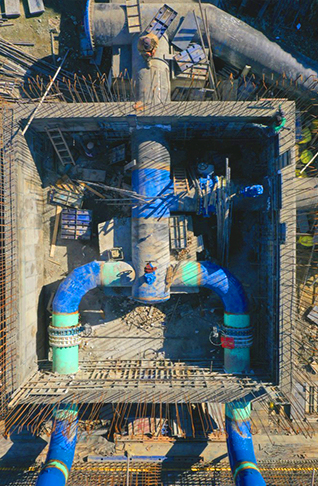

نصب و راه اندازی

شرکت سپاکو صنعت انرژی ارائه کننده خدمات فنی و مهندسی در زمینه اجراء پروژه های صنعتی و هیدرومکانیک در راستای ارتقاء روز افزون کیفیت خدمات و بهبود مستمر، طراحی استقرار مدیریت کیفیت در کلیه سطوح سازمان از الزامات اصلی و اولیه خود دانسته و خط مشی کیفیت شرکت بر مبنای اصول ذیل ترسیم میکند:

سپاکو صنعت انرژی

0

دارای ۱۵ سال سابقه

سپاکو صنعت انرژی

0

انجام بیشتر از 20 پروژه تکمیل شده

سپاکو صنعت انرژی

0

با بیش از ۱۵ سال سابقه تولید تجهیزات

سپاکو صنعت انرژی

0

ارائه خدمات مشاوره

مقالات ما

مقالات شرکت سپاکو صنعت انرژی

1405/07/11

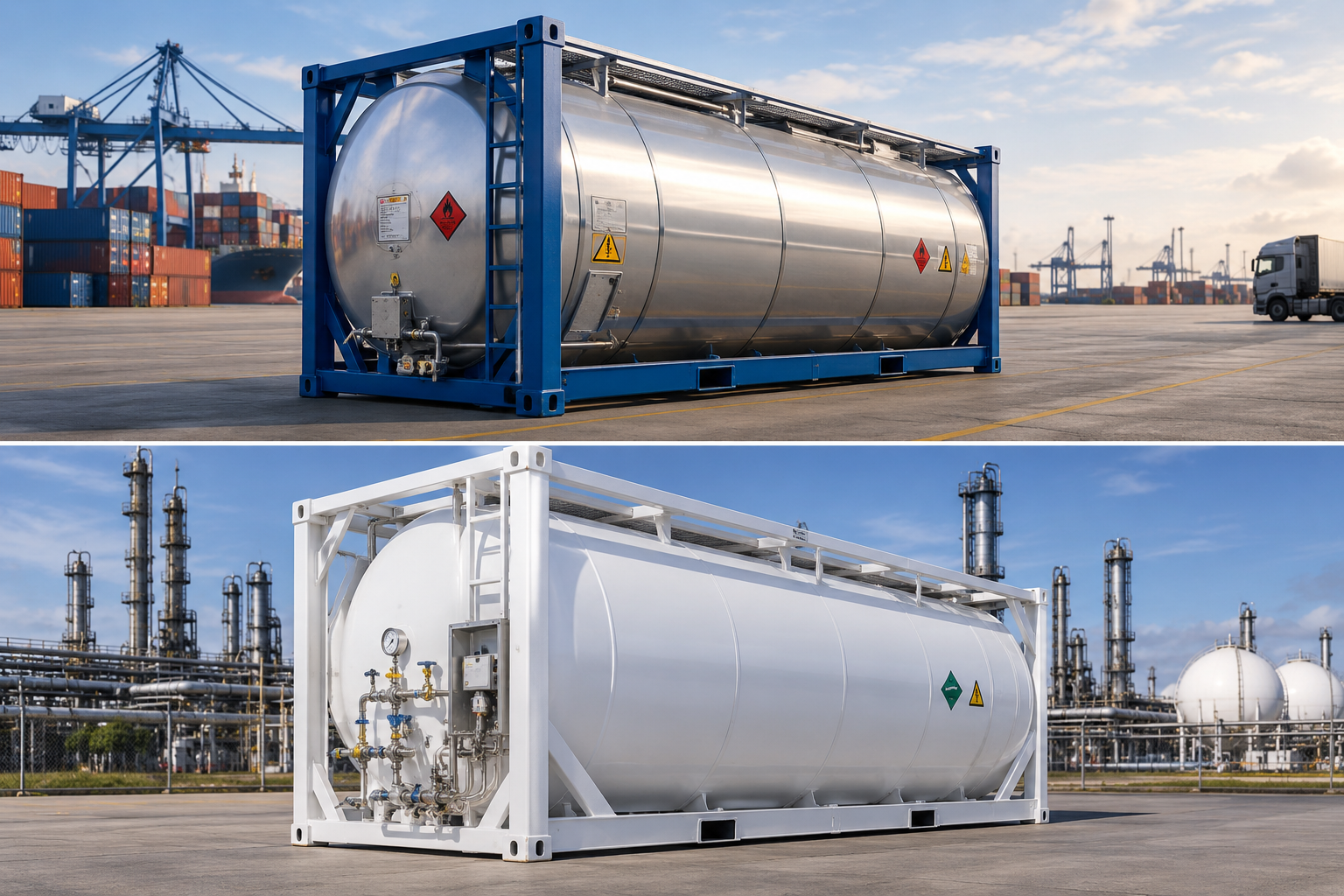

ایزوتانک های T11 , T50

ایزوتانک‌های T۱۱ و T۵۰؛ کاربرد، تفاوت‌ها و الزامات حمل‌ونقل

ایزوتانک‌ها یکی از تجهیزات مهم در زنجیره حمل‌ونقل و نگهداری مواد مایع و گازهای مایع‌شده به شمار می‌روند. این مخازن با قرارگیری در یک فریم کانتینری، امکان جابه‌جایی مواد را در مسیرهای جاده‌ای، ریلی و دریایی فراهم می‌کنند و به همین دلیل نقش مهمی در حمل‌ونقل چندوجهی دارند.

در میان انواع مختلف ایزوتانک‌ها،
T۱۱ و T۵۰ به دلیل کاربردهای متفاوت، از شناخته‌شده‌ترین انواع مخازن مورد استفاده در صنایع مختلف هستند. اگرچه هر دو در قالب یک کانتینر مخزن‌دار مورد استفاده قرار می‌گیرند، اما از نظر نوع ماده قابل حمل، شرایط کاری، تجهیزات و الزامات ایمنی تفاوت‌های قابل توجهی دارند.

ایزوتانک
T۱۱ چیست؟

T۱۱ یکی از انواع ایزوتانک‌های مورد استفاده برای حمل مواد مایع است. این مخازن معمولاً برای انتقال مواد شیمیایی و سایر مایعات صنعتی مورد استفاده قرار می‌گیرند و می‌توانند در حمل‌ونقل چندوجهی مورد استفاده قرار گیرند.

ساختار ایزوتانک
T۱۱ شامل یک مخزن اصلی درون یک فریم مقاوم کانتینری است. این ساختار باعث می‌شود مخزن ضمن برخورداری از حفاظت مکانیکی مناسب، قابلیت جابه‌جایی با تجهیزات متداول حمل کانتینر را داشته باشد.

کاربردهای ایزوتانک
T۱۱

از
T۱۱ می‌توان در بخش‌های مختلف صنعتی برای حمل مواد مایع استفاده کرد، از جمله:

* صنایع شیمیایی و پتروشیمی
* صنایع تولید مواد اولیه
* حمل مواد شیمیایی مایع
* انتقال محصولات و مواد اولیه مایع
* حمل‌ونقل جاده‌ای، ریلی و دریایی

یکی از مزیت‌های اصلی استفاده از ایزوتانک، کاهش نیاز به انتقال ماده از یک مخزن به مخزن دیگر در طول مسیر است. این موضوع می‌تواند علاوه بر افزایش بهره‌وری، احتمال نشت و آلودگی ناشی از انتقال‌های متعدد را کاهش دهد.

ایزوتانک
T۵۰ چیست؟

برخلاف
T۱۱ که برای مواد مایع مورد استفاده قرار می‌گیرد، T۵۰ برای حمل گازهای مایع‌شده تحت فشار طراحی شده است.

گازهایی که در شرایط مناسب به حالت مایع درمی‌آیند، برای حمل‌ونقل و ذخیره‌سازی به مخازنی نیاز دارند که بتوانند فشار و شرایط کاری مربوط به این مواد را تحمل کنند. ایزوتانک
T۵۰ با ساختار مخزن تحت فشار و تجهیزات ایمنی متناسب، برای چنین کاربردهایی مورد استفاده قرار می‌گیرد.

کاربردهای ایزوتانک
T۵۰

ایزوتانک‌های
T۵۰ در حوزه‌های مختلف صنعتی و انرژی کاربرد دارند، از جمله:

* صنایع نفت، گاز و پتروشیمی
* حمل گازهای مایع‌شده تحت فشار
* پروژه‌های صنعتی و انرژی
* زنجیره تأمین و توزیع گازهای مایع‌شده
* حمل‌ونقل جاده‌ای، ریلی و دریایی

در این نوع ایزوتانک، انتخاب جنس مخزن، تجهیزات، شیرآلات و سیستم‌های ایمنی باید متناسب با نوع گاز، فشار کاری و شرایط بهره‌برداری انجام شود.

تفاوت
T۱۱ و T۵۰ چیست؟

مهم‌ترین تفاوت میان این دو نوع ایزوتانک، نوع ماده‌ای است که برای حمل آن طراحی شده‌اند.

T۱۱ عمدتاً برای حمل مواد مایع مورد استفاده قرار می‌گیرد، در حالی که T۵۰ برای حمل گازهای مایع‌شده تحت فشار طراحی شده است.

به همین دلیل، شرایط طراحی و تجهیزات مورد استفاده در این دو نوع مخزن نیز متفاوت است. در
T۵۰، موضوعاتی مانند فشار کاری، تجهیزات ایمنی و الزامات مربوط به مخازن تحت فشار اهمیت ویژه‌ای دارند.

ویژگی
T۱۱ T۵۰
نوع مخزن کانتینر مخزن‌دار کانتینر مخزن‌دار تحت فشار
ماده قابل حمل مواد مایع گازهای مایع‌شده تحت فشار
کاربرد اصلی صنایع شیمیایی و حمل مواد مایع صنایع نفت، گاز، پتروشیمی و انرژی
حمل‌ونقل چندوجهی دارد دارد
تجهیزات ایمنی متناسب با نوع ماده متناسب با نوع گاز و فشار کاری
طراحی متناسب با سرویس مایع متناسب با سرویس گاز تحت فشار

اهمیت استانداردها در طراحی و ساخت ایزوتانک

ایمنی در حمل مواد شیمیایی و گازهای مایع‌شده اهمیت بسیار بالایی دارد. به همین دلیل، طراحی و ساخت ایزوتانک‌ها باید بر اساس استانداردها و الزامات فنی مرتبط با نوع ماده و شرایط بهره‌برداری انجام شود.

در انتخاب یک ایزوتانک، تنها ظرفیت مخزن معیار تصمیم‌گیری نیست؛ عواملی مانند نوع ماده، فشار کاری، جنس مخزن، تجهیزات ایمنی، شیرآلات، اتصالات، شرایط محیطی و شیوه حمل نیز باید مورد بررسی قرار گیرند.

به‌خصوص در مخازن
T۵۰ که با گازهای مایع‌شده تحت فشار سروکار دارند، رعایت الزامات مربوط به مخازن تحت فشار و تجهیزات ایمنی از اهمیت ویژه‌ای برخوردار است.

مزایای استفاده از ایزوتانک‌ها در حمل‌ونقل صنعتی

استفاده از ایزوتانک‌ها می‌تواند مزایای مختلفی برای صنایع به همراه داشته باشد:

حمل‌ونقل چندوجهی:
ساختار کانتینری ایزوتانک امکان استفاده از آن را در شبکه‌های مختلف حمل‌ونقل فراهم می‌کند.

کاهش عملیات انتقال ماده:
ماده می‌تواند در همان مخزن اصلی در مراحل مختلف حمل‌ونقل باقی بماند و نیاز به تخلیه و بارگیری‌های مکرر کاهش پیدا کند.

افزایش بهره‌وری لجستیکی:
استفاده از یک مخزن
 استاندارد و قابل جابه‌جایی می‌تواند مدیریت حمل‌ونقل مواد را ساده‌تر کند.

ایمنی بیشتر در حمل مواد:
طراحی مهندسی‌شده مخزن و استفاده از تجهیزات ایمنی مناسب، نقش مهمی در کاهش ریسک‌های مرتبط با حمل مواد خطرناک دارد.

انتخاب ایزوتانک مناسب

انتخاب بین
T۱۱، T۵۰ یا سایر انواع ایزوتانک باید بر اساس ماهیت ماده و شرایط واقعی پروژه انجام شود. نوع ماده، حالت فیزیکی، فشار و دمای کاری، الزامات حمل‌ونقل، ظرفیت مورد نیاز و استانداردهای مربوطه از جمله عواملی هستند که باید پیش از انتخاب مخزن بررسی شوند.

در نتیجه، نمی‌توان یک نوع ایزوتانک را برای تمام مواد و کاربردها مناسب دانست. طراحی و انتخاب صحیح مخزن، نخستین گام برای ایجاد یک سیستم حمل‌ونقل ایمن و کارآمد است.

جمع‌بندی

ایزوتانک‌های
T۱۱ و T۵۰ هر دو از تجهیزات مهم در حمل‌ونقل صنعتی محسوب می‌شوند، اما برای کاربردهای متفاوتی طراحی شده‌اند. T۱۱ عمدتاً برای حمل مواد مایع و T۵۰ برای حمل گازهای مایع‌شده تحت فشار مورد استفاده قرار می‌گیرد.

شناخت تفاوت‌های
 این دو نوع مخزن و توجه به مشخصات فنی، تجهیزات ایمنی و استانداردهای مرتبط، نقش مهمی در انتخاب صحیح ایزوتانک و افزایش ایمنی و بهره‌وری فرآیند حمل‌ونقل دارد.

سپاکو صنعت انرژی با تمرکز بر راهکارهای مهندسی و تجهیزات تخصصی، آماده ارائه راهکارهای متناسب با نیاز پروژه‌ها و الزامات صنایع مختلف است.

بیشتر بدانید

1405/06/23

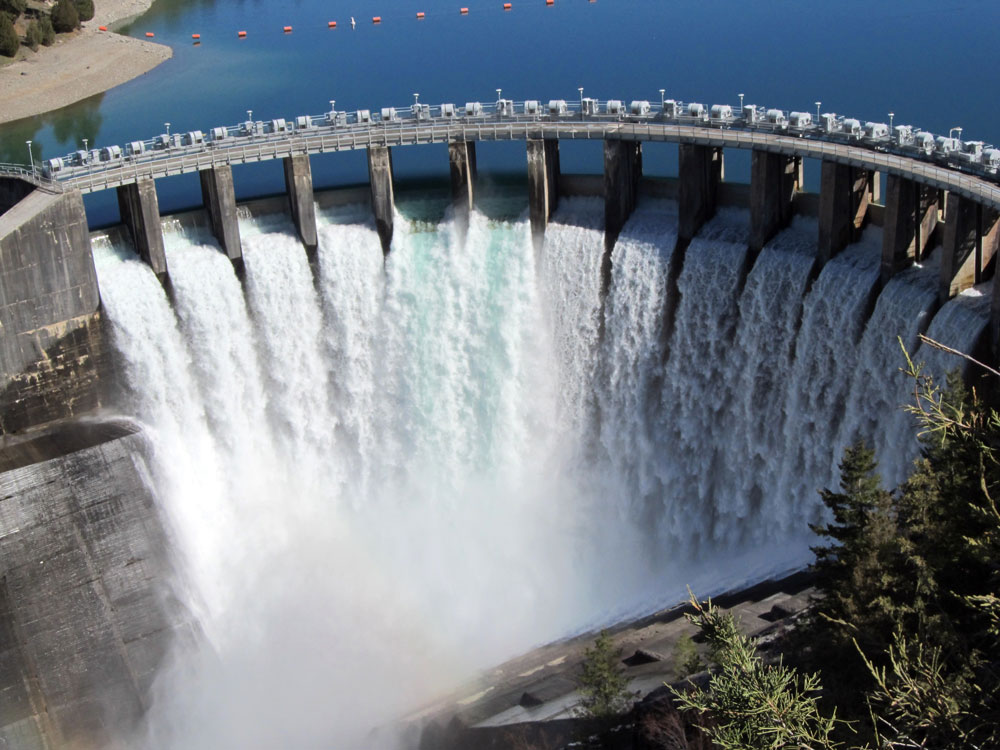

تجهیزات هیدرومکانیکال چیست؟ معرفی انواع تجهیزات هیدرومکانیکی و کاربرد آنها


تجهیزات هیدرومکانیکال یکی از بخش‌های مهم در پروژه‌های مرتبط با آب، سدسازی، نیروگاه‌های برق‌آبی، ایستگاه‌های پمپاژ و سامانه‌های انتقال آب هستند. این تجهیزات با هدف کنترل، تنظیم، قطع، هدایت و مدیریت جریان آب طراحی و ساخته می‌شوند و نقش مهمی در عملکرد صحیح و ایمن سازه‌های آبی دارند.
در پروژه‌های عمرانی و زیرساختی مرتبط با آب، انتخاب تجهیزات مناسب تنها به انتخاب یک محصول آماده محدود نمی‌شود. شرایط هیدرولیکی پروژه، ابعاد سازه، فشار آب، نحوه بهره‌برداری، شرایط محیطی و الزامات تعمیر و نگهداری همگی باید در فرآیند طراحی و انتخاب تجهیزات مورد توجه قرار گیرند.
در این مقاله با مفهوم تجهیزات هیدرومکانیکال، انواع اصلی آنها، کاربردشان و مهم‌ترین نکات طراحی و ساخت این تجهیزات آشنا می‌شویم.
تجهیزات هیدرومکانیکال چیست؟
تجهیزات هیدرومکانیکال یا Hydromechanical Equipment به مجموعه‌ای از تجهیزات مکانیکی و سازه‌ای گفته می‌شود که در تأسیسات و سازه‌های آبی برای کنترل و مدیریت جریان آب مورد استفاده قرار می‌گیرند.
این تجهیزات در پروژه‌هایی مانند:
 سدها نیروگاه‌های برق‌آبی کانال‌های انتقال آب خطوط انتقال آب ایستگاه‌های پمپاژ مخازن و سازه‌های آبی تأسیسات کنترل جریان
کاربرد دارند.
دریچه‌های سد، استاپ‌لاگ، آشغالگیر، تجهیزات بالابری و برخی تجهیزات مرتبط با انتقال و کنترل آب از جمله تجهیزاتی هستند که در گروه تجهیزات هیدرومکانیکال قرار می‌گیرند.
⸻
اهمیت تجهیزات هیدرومکانیکال در پروژه‌های آبی
کنترل جریان آب در یک سازه آبی، موضوعی بسیار مهم است. یک تجهیز هیدرومکانیکال باید بتواند در شرایط کاری تعریف‌شده، عملکرد قابل اطمینانی داشته باشد.
این تجهیزات می‌توانند وظایف مختلفی بر عهده داشته باشند، از جمله:
 کنترل و تنظیم جریان آب قطع جریان در مواقع مورد نیاز ایزوله کردن بخش‌هایی از سازه جلوگیری از ورود اجسام و مواد جامد به تجهیزات پایین‌دست فراهم کردن امکان تعمیر و نگهداری کنترل شرایط بهره‌برداری سازه‌های آبی
به همین دلیل طراحی و ساخت صحیح این تجهیزات می‌تواند تأثیر مستقیمی بر ایمنی، قابلیت بهره‌برداری و طول عمر سیستم داشته باشد.
⸻
انواع تجهیزات هیدرومکانیکال
تجهیزات هیدرومکانیکال با توجه به نوع پروژه و وظیفه‌ای که باید انجام دهند، انواع مختلفی دارند. برخی از مهم‌ترین آنها عبارت‌اند از:
۱. دریچه‌های هیدرومکانیکال
دریچه‌ها از مهم‌ترین تجهیزات مورد استفاده در سازه‌های آبی هستند و برای کنترل، تنظیم یا قطع جریان آب به کار می‌روند.
از انواع متداول دریچه‌ها می‌توان به موارد زیر اشاره کرد:
 دریچه کشویی یا Slide Gate دریچه Stop Log دریچه غلتکی یا Roller Gate دریچه شعاعی یا Radial Gate
انتخاب نوع دریچه باید بر اساس شرایط واقعی پروژه انجام شود.
پارامترهایی مانند ابعاد دهانه، هد آب، فشار هیدرولیکی، شرایط بهره‌برداری، نحوه نصب و الزامات تعمیر و نگهداری در انتخاب و طراحی دریچه مؤثر هستند.
⸻
۲. دریچه کشویی یا Slide Gate
دریچه کشویی یکی از انواع رایج دریچه‌های مورد استفاده برای کنترل جریان آب است.
در این نوع دریچه، صفحه دریچه در مسیرهای مشخص حرکت کرده و با تغییر موقعیت آن، امکان کنترل یا قطع جریان فراهم می‌شود.
ساختار دریچه کشویی می‌تواند شامل بخش‌هایی مانند:
 صفحه دریچه قاب ریل یا مسیر حرکت سیستم آب‌بندی تجهیزات بالابری متعلقات نصب
باشد.
مشخصات این اجزا باید متناسب با شرایط پروژه تعیین شوند.
⸻

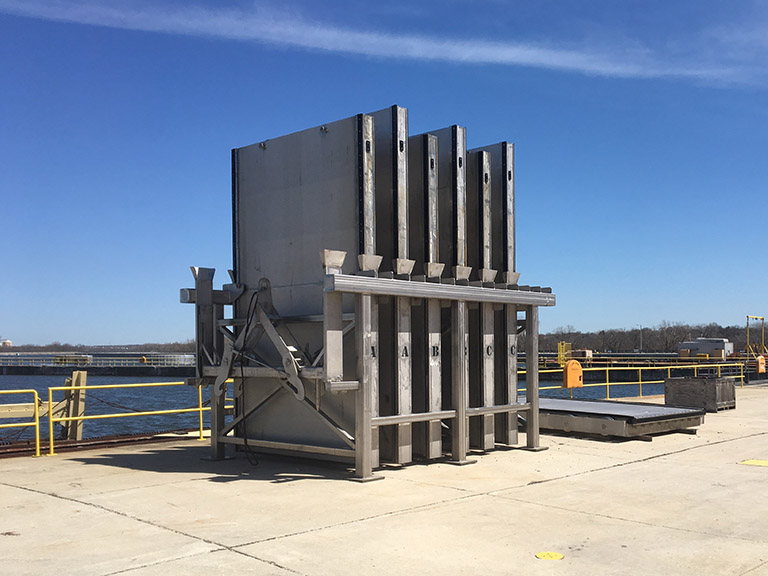

۳. دریچه Stop Log
دریچه Stop Log از چند واحد یا قطعه مجزا تشکیل می‌شود که می‌توان آنها را به‌صورت عمودی روی یکدیگر قرار داد.
یکی از کاربردهای مهم Stop Log، ایزوله کردن بخشی از سازه برای انجام عملیات تعمیر، بازرسی و نگهداری است.
ساختار ماژولار این سیستم باعث می‌شود نصب و جداسازی قطعات آن با توجه به طراحی پروژه امکان‌پذیر باشد.
در طراحی Stop Log مواردی مانند:
 ارتفاع و عرض دهانه فشار آب سیستم آب‌بندی وزن هر واحد روش جابه‌جایی* شرایط نصب
باید مورد توجه قرار گیرد.
⸻
۴. دریچه Roller Gate
دریچه غلتکی یا Roller Gate از تجهیزات غلتکی برای حرکت و جابه‌جایی دریچه استفاده می‌کند.
این نوع دریچه می‌تواند در سازه‌هایی که با ابعاد بزرگ و بارهای هیدرولیکی قابل توجه مواجه هستند مورد استفاده قرار گیرد.
در طراحی Roller Gate، علاوه بر ساختار اصلی دریچه، سیستم حرکت، تکیه‌گاه‌ها، آب‌بندی و شرایط بهره‌برداری نیز باید بررسی شوند.
⸻
۵. دریچه Radial Gate
دریچه شعاعی یا Radial Gate یکی دیگر از انواع مهم دریچه‌های مورد استفاده در سازه‌های آبی است.
این دریچه دارای ساختاری منحنی و بازوهای شعاعی است و در پروژه‌هایی مانند سدها و سازه‌های کنترل
